Van giảm áp shinyi

1. Tìm hiểu Van giảm áp Shinyi.

   Van giảm áp shinyi (D200 – Pressure Reducing Valve) được dùng để điều chỉnh và ổn định áp đầu ra để bảo vệ các thiết bị trên đường ống. Van hoạt động dựa trên nguyên lý thủy lực và hoàn toàn tự động với áp suất đầu ra chính xác dựa trên hoạt động của pilot. Van có tác dụng điều chỉnh áp đầu ra nhỏ hơn đầu vào. Thông thường mức cài đặt áp đầu ra trong khoảng từ 2 đến 5 Bar để các thiết bị trên đường ống không bị ảnh hưởng. Kích cỡ Van giảm áp shinyi: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 mm. Van được sản xuất theo tiêu chuẩn ISO 7259-1988. Hiện nay van giảm áp nước Đài Loan được sử dụng khá phổ biến tại các dự án vì kết quả test tại Việt Nam nên độ chính xác cao.

   Bluetech phân phối Van giảm áp shinyi với báo giá cạnh tranh, hàng của chúng tôi luôn có sẵn. Với mỗi sản phẩm chúng tôi bàn giao chứng chỉ xuất xưởng ( CO – Bản gốc), Bản test Part Inspection (CQ – Bản gốc), Thuyết minh bảo hành và danh sách sản phẩm (Packinglist). Mỗi sản phẩm của hãng Van Shin Yi đều được bảo hành tối thiểu 12 tháng. Quý khách vui lòng xem thêm tất cả sản phẩm của hãng Van shinyi mà chúng tôi đang phân phối tại Việt Nam.

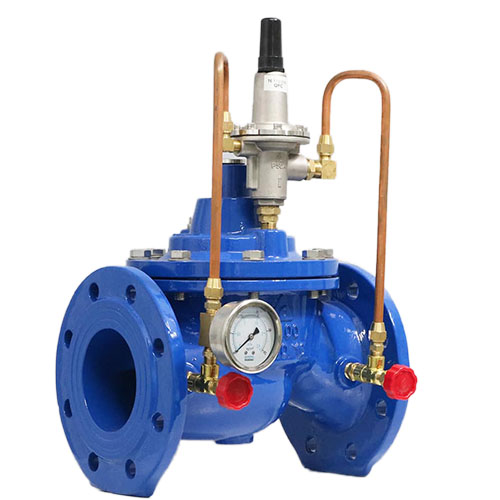

Hình ảnh thực tế của Van giảm áp Shin Yi.

2. Thông số kỹ thuật và cấu tạo Van giảm áp nước shinyi.

a. Thông số kỹ thuật.

• Nhà sản xuất: SHIN YI VALVES CORP.
• Xuất xứ: Việt Nam ( Vốn và công nghệ 100% Đài Loan).
• Mã sản phẩm: D200.
• Tiêu chuẩn sản xuất: ISO7259-1988.
• Áp suất làm việc: 10, 16, 20 Kgf/cm².
• Nhiệt độ làm việc: -10 ~ 80ºC.
• Kích cỡ Van giảm áp shin yi: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 mm.
• Kết nối mặt bích tiêu chuẩn: PN10/PN16/PN20/JIS10k/ ANSI 150-LB.
• Màu sắc: Màu đỏ và màu xanh.
• Hàng mới: 100%.
• Chứng chỉ: Bản gốc.

b. Cấu tạo chi tiết.

  Van giảm áp shinyi có cấu tạo gồm 6 phần chính như sau:

• Thân và nắp van được sản xuất bằng gang cầu FCD450 và sơn phủ Eboxy độ dày tối thiểu 300µm.
• Ty van bằng inox 304 / 316 được gắn cố định vào lá van.
• Lá van được bằng gang cầu và được bọc bằng cao su EPDM rất an toàn cho nước sạch.
• Ống dẫn bằng đồng thau.
• Đồng hồ: Trên van có 2 đồng hồ đo áp suất đầu và và đầu ra và được khóa bởi van bi.
• Pilot giúp điều chỉnh áp suất đầu ra như mong muốn.

Thông số kích thước Van giảm áp shin yi Đài Loan:

3. Hướng dẫn điều chỉnh van giảm áp.

   Để điều chỉnh áp suất của Van giảm áp shinyi được chính xác thì trước khi lắp đặt van giảm áp phải vệ sinh sạch sẽ đường ống để tránh trường hợp các sỉ hàn hay cặn bẩn kẹt vào lá van ( Nên nhà máy thường khuyến cáo lắp đặt trước van giảm áp là 1 Van lọc chữ Y.) Trước khi điều chỉnh van giảm áp shinyi thì chúng ta phải mở 2 van khóa ở đồng hồ và cho tiến hàng xả nước ở đầu ra. Trên pilot có bulong tinh chỉnh chúng ta vặn bulong theo chiều  kim đồng hồ thì giá trị sẽ tăng lên và ngược lại theo chiều ngược chiều kim đồng hồ áp lực sẽ giảm xuống. Nhà máy khuyến cáo nên để áp lực đầu ra nên thấp hơn đầu vào tối thiểu 2 kgf/cm² và tối đa 7 kgf/cm² để bảm bảo tuổi thọ van được tốt nhất và định kỳ 6 tháng nên vệ sinh van 1 lần.

4. Một số lưu ý khi lắp đặt.

  Việc lắp đặt Van giảm áp nói chung và Van giảm áp nước shinyi nói riêng yêu cầu phải lắp đặt theo chiều mũi tên trên thân van. Van có thể lắp được cả 2 chiều là nằm ngang hoặc thẳng đứng. Khuyến cáo nên lắp đặt van lọc chữ Y đằng trước để tránh trường hợp bị rác vào gây rách hoặc kẹt lá van.
