I. Giới thiệu chung về Van 1 chiều lá lật shinyi.
Van 1 chiều lá lật shinyi (Tiếng anh là Rubber Disc check valve hay Swing check valve) chỉ để cho chất lỏng chảy theo 1 chiều. Và chống chảy ngược giúp bảo rọ bơm, máy bơm và các thiết bị trên đường ống. Áp lực làm việc của van: 10, 16, 20, 25 Kgf/cm². Được kết nối mặt bích theo tiêu chuẩn PN10/PN16/PN20/JIS10K/ANSI 150-LB. Lá van nghiêng 1 góc 45º nên khả năng đóng rất nhanh và giảm thiếu tối đa sự va đập của dòng nước hồi. Thân van có cấu tạo gang cầu FCD450 và sơn phủ Eboxy cả trong lẫn ngoai. Lá van bằng cao su NBR nên hoàn toàn an toàn với nước sạch. Kích cỡ van có sẵn từ DN50 đến DN600.
Hiện nay An Bình đang là Đại lý van shinyi tại Miền Bắc. Sản phẩm của chúng tôi luôn có sẵn trong kho hàng. Với mỗi sản phẩm chúng tôi sẽ bàn giao cho khách hàng gồm: Chứng chỉ xuất xưởng – Bản Gốc, Thuyết minh bảo hành và thử nghiệm – Bản Gốc, Kết quả test ( Part Inspection) – Bản Gốc. Chúng tôi hỗ trợ khách hàng giao hàng tới tận chân công trình.
Quý khách xem thêm tại Van shinyi để biết thêm những sản phẩm mà hãng Van Shin Yi đang sản xuất và phân phối trên thị trường tại Việt Nam. Chúng tôi là nhà phân phối hàng đầu tại Việt Nam nên giá van 1 chiều lá lật shinyi của chúng tôi luôn tốt nhất thị trường.

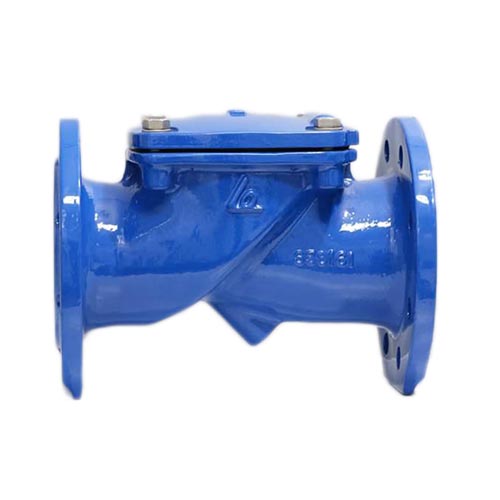

Hình ảnh thực tế của Van 1 chiều lá lật shinyi.
II. Cấu tạo và thông số kỹ thuật.
1. Thông số kỹ thuật của van 1 chiều lá lật shinyi
- Hãng sản xuất: Shin Yi.
- Xuất xứ: Việt Nam (Vốn đầu tư 100% của Đài Loan).
- Model: RDCV.
- Kích cỡ van 1 chiều lá lật shinyi: DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300 mm.
- Áp suất làm việc: 10, 16, 20, 25 Kgf/cm² (~10 Bar, 16 Bar, 20 Bar, 25 Bar).
- Mặt bích thiết kế theo tiêu chuẩn: PN10/PN16/PN20/JIS10K/ANSI 150-LB.
- Vật liệu: Thân – Gang cầu FCD450, Lá van – Cao su NBR, Sơn phủ – Eboxy màu xanh hoặc đỏ.
- Nhiệt độ làm việc: -10~80ºC.
2. Cấu tạo và ứng dụng van một chiều lá lật shinyi.
Van 1 chiều lá lật shinyi thiết kế đơn giản, việc tháo nắp van rất dễ dàng giúp cho quá trình vệ sinh cũng như bảo trì bảo dưỡng hết sức nhanh chóng. Ngày nay Van 1 chiều shinyi có ứng dụng vô cùng quan trọng trong PCCC, Hạ tầng cấp thoát nước, xử lý nước thải,…giúp bảo vệ rọ bơm, máy bơm cùng các thiết bị trên đường ống. Lá lật kiểu 45º nên khả năng đóng mở nhanh hơn và giảm thiểu áp lực lên van giúp cho van được tuổi thọ bền hơn. Ngoài ra van được chế tạo gang cầu FCD450 nên van nhẹ hơn so với gang xám từ 20-30% cũng như giúp van chịu được áp lực làm việc cao hơn.
3. Thông số kích thước van 1 chiều shinyi dạng lá lật.
Bảng thông số kích thước của Van 1 chiều lá lật shinyi để Quý khách có thể lắp đặt, thay thể, sửa chữa được dễ dàng hơn.
DN – MODEL/NO. | L (PN10/PN16) | D (PN10/PN16) | K (PN10/PN16) | n-ød (PN10/PN16) |
50. RDCV-0050. | 203 | 165 | 125 | 4Ø19 |
65. RDCV-0065. | 216 | 185 | 145 | 4Ø19 |
80. RDCV-0080. | 241 | 200 | 160 | 4Ø19 |
100. RDCV-0100. | 292 | 220 | 180 | 8Ø19 |
125. RDCV-0125. | 330 | 250 | 210 | 8Ø19 |
150. RDCV-0150. | 356 | 285 | 240 | 8Ø23 |
200. RDCV-0200. | 495 | 340 | 295 | 8Ø23 – 12Ø23 |
250. RDCV-0250. | 622 | 395/405 | 350/355 | 12Ø23 – 12Ø28 |
300. RDCV-0300. | 698 | 445/460 | 400/410 | 12Ø23 – 12Ø28 |
