1. Giới thiệu về Van bướm tay gạt Shinyi.
Van bướm tay gạt Shinyi được sử dụng phổ biến trong Hạ tầng cấp thoát nước, Xử lý nước thải, PCCC, HVAC,…Với khả năng đóng mở nhẹ và tuổi thọ van rất cao. Van được Thiết kế theo tiêu chuẩn BS5155 với thân van bằng gang cầu FCD450, lá van bằng INOX CF8/CF8M và vòng đệm làm kín EPDM Ngoài ra còn được sơn phủ cả trong và ngoài bằng sơn Eboxy với độ dày >=300µm. Kích thước Van bướm tay gạt Shin Yi: DN50, DN65, DN80, DN100, DN125, DN150. Áp suất làm việc: 10, 16 Kgf/cm² (Test =1.5 lần áp suất làm việc).
Bluetech vinh dự là Đại lý chuyên phân phối các sản phẩm của Hãng Van Shin Yi tại Việt Nam. Quý khách vui lòng xem thêm các sản phẩm mà hãng đang sản xuất và phân phối. Với mỗi sản phẩm mà chúng tôi cung cấp sẽ có hồ sơ về chất lượng bản gốc kèm theo: Chứng chỉ xuất xưởng (CO), Bản Test – Part Inspection (CQ), Danh sách sản phẩm (Packinglist) và Thuyết minh bảo hành. Sản phẩm được bảo hành tối thiểu 12 tháng theo cơ chế 1 đổi 1. Chúng tôi luôn có cơ chế bán hàng tốt nhất cho mọi khách hàng sử dụng Van Shinyi mà chúng tôi đang phân phối.

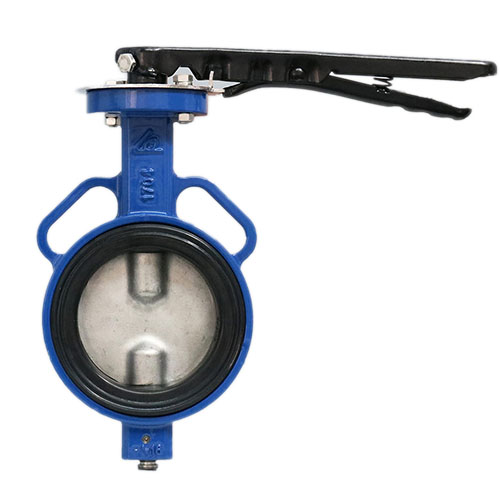

Hình ảnh thực tế: Van bướm tay gạt Shin Yi.
2. Thông số kỹ thuật và cấu tạo Van bướm tay gạt.
a. Thông số kỹ thuật.
- Hãng sản xuất: Shin Yi.
- Xuất xứ: Việt Nam. (Vốn đầu tư 100% Đài Loan và nhà máy sản xuất tại Đồng Nai – Việt Nam)
- Model: WBLS
- Tiêu chuẩn thiết kế: BS5155, API609.
- Khoảng cách giữa 2 mặt bích: BS EN 558-1 Table 1 Series 20.
- Tiêu chuẩn mặt bích BS EN 1092-2.
- Áp suất làm việc: 10, 16 Kgf/cm².
- Kích cỡ Van bướm: DN50, DN65, DN80, DN100, DN125, DN150
- Nhiệt độ làm việc: -10~80ºC.
b. Cấu tạo Van bướm tay gạt lá inox Shinyi.
Nhìn chung thông số của Van bướm nói chung cũng như Van bướm tay gạt shinyi có riêng nó gồm có những phần sau. Nhưng vật liệu chế tạo thường khác nhau.
| Part No. | Description | Meterial | Meterial Code |
| 1 | Body | Ductile Iron | ASTM A536 |
| 2 | Shaft | Stainless Steel | AISI304 |
| 3 | Disc | Stainless Steel | ASTM A351 CF8 |
| 4 | Shaft | Stainless Steel | AISI304 |
| 5 | Seat | Rubber | NBR/EPDM |
| 6 | Washer | Galvanized | Galvanized |
| 7 | O-ring | Rubber | NBR/EPDM |
| 8 | Lever | Ductile Iron | ASTM A536 |
3. Thông số kích thước.
Bảng tra thông số kích thước của Van bướm Shinyi dạng tay gạt.
| DN | H | L0 | C |
| 50 | 268 | 231 | 42 |
| 65 | 291 | 231 | 44.7 |
| 80 | 303 | 231 | 45.2 |
| 100 | 341 | 231 | 52.1 |
| 125 | 367 | 240 | 54.4 |
| 150 | 392 | 240 | 55.8 |
4. Tìm hiểu thêm về sản phẩm tương đương.
Ngoài Van bướm tay gạt shinyi chúng tôi còn nhập khẩu và phân phối Van bướm tay gạt ARV Malaysia. Với ưu thế là giá thành cạnh tranh rất tốt nên hiện nay cũng được sử dụng phổ biến tại tất cả các nhà thầu lớn tại Việt Nam. Quý khách vui lòng xem thêm tất cả sản phẩm của hãng Van ARV Malaysia.
Quý khách vui lòng liên hệ với chúng tôi để được cung cấp Bảng giá Van ARV tại thời điểm hiện tại. Chúng tôi luôn có cơ chế bán hàng tốt nhất dành cho mọi khách hàng. Với mỗi sản phẩm sẽ kèm theo: CO, TEST, Packinglist, Bill Of Lading. Sản phẩm bảo hành tối thiểu 12 tháng theo cơ chế 1 đổi 1.
