1. Tìm hiểu về Van an toàn shinyi.
Van an toàn shinyi (Pressure Relief Valve) được dùng để xả áp và chống va. Sản phẩm được sản xuất theo tiêu chuẩn ISO 7259-1998. Được ứng dụng trong ngành Cấp thoát nước, Hệ thống PCCC và chu trình của hệ thống HVAC. Tại sao phải lắp đặt van an toàn: Khi áp suất trên đường ống lớn sẽ làm phá huỷ các thiết bị cũng như mối hàn trên đường ống. Nên van thường được cài đặt ở một áp suất nhất định, khi áp suất trên đường ống vượt ngưỡng cài đặt thì pilot sẽ mở lá van ra để nước được xả ra đường nhánh khác. Kích cỡ Van an toàn: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300mm.
Van an toàn shinyi vận hành chính xác và rất an toàn nên được sử dụng phổ biến nhất hiện nay tại Việt Nam. Quý khách có thể xem thêm tất cả sản phẩm của hãng Van shinyi. Hiện nay chúng tôi là đơn vị phân phối van shinyi hàng đầu tại Việt Nam nên Giá van an toàn shinyi của chúng tôi tốt nhất thị trường. Sản phẩm có đầy đủ chứng chỉ chất lượng – Bản gốc.

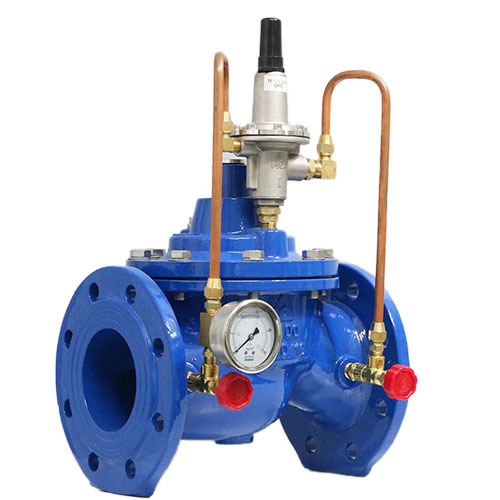

Hình ảnh Thực tế Van an toàn shinyi.
2. Thông số kỹ thuật và cấu tạo chi tiết.
a. Thông số kỹ thuật.
- Hãng sản xuất: SHIN YI.
- Xuất xứ: Việt Nam (Vốn đầu tư và công nghệ 100% của Đài Loan).
- Model: D500.
- Tiêu chuẩn sản xuất: ISO 7259-1998.
- Áp suất làm việc: 10, 16, 20 , 25 Kgf/cm².
- Nhiệt độ làm việc: -10~80ºC.
- Kích cỡ: DN50 (2″) đến DN300(12″).
- Kết nối mặt bích tiêu chuẩn: PN10/16 / JIS 10k/ ANSI 150-LB.
- Môi trường làm việc: Nước sạch, Nước thải,…
- Hàng mới: 100%
- Chứng chỉ chất lượng bản gốc: Chứng chỉ xuất xưởng, Kết quả test (Part Inspection), Bảo hành và danh sách sản phẩm (Pakinglist).
b. Cấu tạo van an toàn shinyi.
Thông số kích thước của van an toàn shinyi (Dựa trên Catalogue van an toàn shinyi).
| DN – Model | L (Chiều dài) | K (ĐK Tâm lỗ) | n-øD | H (Chiều cao) |
| DN50 – (D500-0050) | 203 | 125 | 4ø19 | 415 |
| DN65 – (D500-0065) | 216 | 145 | 4ø19 | 420 |
| DN80 – (D500-0080) | 241 | 160 | 8ø19 | 434 |
| DN100 – (D500-0100) | 292 | 180 | 8ø19 | 440 |
| DN125 – (D500-0125) | 292 | 210 | 8ø19 | 453 |
| DN150 – (D500-0150) | 356 | 240 | 8ø23 | 520 |
| DN200 – (D500-0200) | 495 | 295 | 8ø23 / 12ø23 | 606 |
| DN250 – (D500-0250) | 730 | 350/355 | 12ø23 / 12ø28 | 692 |
| DN300 – (D500-0300) | 850 | 400/410 | 12ø23 / 12ø28 | 769 |
Cấu tạo van an toàn nói chúng và van shinyi nói riêng gồm có 6 phần: Thân và nắp, Lá van, Ty van, Hệ thống ống dẫn, Đồng hồ đo áp, Pilot. Nhưng về vật liệu thì các hãng khác nhau thường khác nhau. Cấu tạo của van an toàn shinyi được thể hiện dưới đây:
- Phần thân và nắp van: Làm bằng gang cầu FCD450 và sơn phủ Eboxy với độ dày tổi thiểu 300µm và được sơn 2 màu là xanh và đỏ.
- Phần lá van: Bằng gang cầu và bọc cao su EPDM có dạng hình nêm.
- Ty van: được làm bằng inox 304.
- Phần ống dẫn: Làm bằng đồng thau.
- Đồng hồ dùng để đo áp đầu bằng inox và là loại có dầu nên rất bền.
- Pilot dùng để điều chỉnh áp suất để mở lá van.
3. Cách điều chỉnh van an toàn shinyi.
Chú ý trước khi lắp đặt van an toàn shinyi phải tiến hành vệ sinh sạch sẽ đường ống để tránh tình trạng rác kẹt vào lá van sẽ không đóng mở được lá van.
Sau khi tiến hành lắp đặt van trên hệ thống chúng ta mở van chặn lắp đặt đường trước van an toàn để cho nước qua van. Khi đồng hồ đo áp xác định được áp lực qua van là bao nhiêu ta tiến hành bắt đầu điều chỉnh như sau: Chúng ta vặn bulong trên nắp của pilot theo chiều kim đồng hồ thì lò xo trong pilot sẽ ở trạng thái nén chặt lại hơn, Piston sẽ khó bị đẩy lên đồng nghĩa với việc tăng áp lực xả và ngược lại.
